打包集裝箱式活動房cad圖紙?jiān)趺串?/h1>

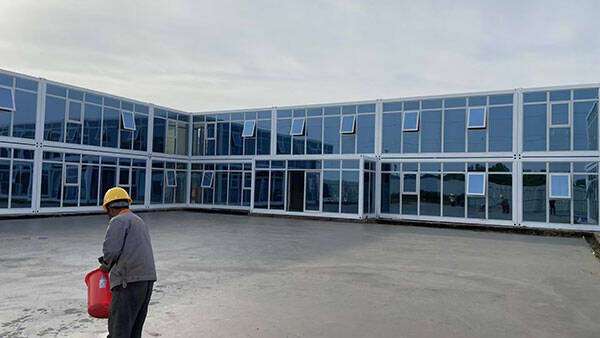

以下是繪制打包集裝箱式活動房CAD圖紙的標準化流程及技術要點，結合模塊化設計和工程規范，適合新手快速掌握核心技巧：
一、前期準備
- 設計輸入
- 確認集裝箱規格：標準ISO尺寸（20尺/40尺）或定制尺寸（如長寬高：6058×2438×2896mm）。
- 明確功能需求：居住/辦公/商業用途，確定門窗位置、內部隔斷及水電點位。
- 收集規范：參考《鋼結構設計規范》（GB 50017）和《建筑模數協調標準》（GB/T 50002）。
二、CAD繪圖步驟
1. 基礎框架繪制
- 外輪廓
; AutoCAD命令示例
RECTANG 0,0 6058,2438 ; 繪制底面外框
EXTRUDE 2896 ; 拉伸成立體箱體
- 標注關鍵尺寸：角件位置（距端部200mm）、頂?shù)讉?cè)梁截面（C150×50×3mm）。
- 結構加強
- 立柱：間隔1.2m布置C型鋼（C100×50×2.5mm），與頂?shù)琢汉附印?/li>
- 波紋板：側壁用1.5mm厚瓦楞鋼板，頂部加裝50mm巖棉保溫層。
2. 模塊化拼接設計
- 連接節點詳圖
- 角件連接：ISO標準角件（178×162×118mm），標注螺栓孔距（φ23mm孔，中心距120mm）。
- 拼接縫處理：使用EPDM橡膠密封條（截面20×10mm），配合自攻螺釘固定。
- 可擴展設計
- 并箱結構：相鄰箱體間距100mm，通過通長檁條（H200×100×5.5×8mm）跨接。
- 折疊墻板：鉸鏈安裝位置距邊緣50mm，開啟角度90°-180°。
3. 門窗與開孔
- 門窗定位
- 標準門洞：900×2000mm，距側壁≥300mm避免應力集中。
- 窗戶：600×1200mm雙層中空玻璃，預埋Z型鋼副框（厚1.2mm）。
- 開孔加固
- 洞口周邊加焊方管（50×50×2mm），標注補強板尺寸（100mm寬環形鋼板）。
4. 機電集成
- 管線預埋
- 線槽：頂棚內預留40×40mm鍍鋅線槽，距側壁150mm平行布置。
- 水管：墻體內預埋DN25 PVC管，坡度≥3‰標注流向箭頭。
- 設備定位
- 空調外機支架：304不銹鋼支架（承重≥80kg），標注膨脹螺栓（M12×120mm）孔位。
三、圖紙標注規范
- 圖層管理
- 結構層（紅色）：主框架、焊接符號
- 設備層（藍色）：水電管線、設備輪廓
- 注釋層（綠色）：尺寸、材料說明
- 尺寸標注優先級
- 一級尺寸：箱體總長寬高（公差±5mm）
- 二級尺寸：模塊拼接間隙（2-5mm）
- 三級尺寸：螺栓孔位（±1mm精度）
- 材料表（BOM）
編號 名稱 規格 數量 材質
001 頂梁 C150×50×3mm 2 Q345B
002 角件 ISO1161標準 4 鑄鋼GG20 四、出圖優化技巧- 模塊化圖塊
- 將重復單元（如角件、門窗）定義為動態塊，支持參數化調整。
- 三維校驗
- 使用
SECTIONPLANE命令生成剖面圖，檢查管線碰撞。
- 輕量化輸出
- 清理冗余對象（PURGE命令），導出為DWG 2013格式兼容加工設備。
五、常見錯誤規避- 錯誤1：忽略熱脹冷縮
修正：拼接縫預留5mm伸縮間隙，標注“現場填充聚氨酯發泡劑”。 - 錯誤2：承重計算遺漏
修正：標注樓面活荷載（≥2.0kN/㎡），頂部堆碼層數（≤2層）。
六、推薦工具與資源- 插件：SteelBox Tools（集裝箱專用設計插件，自動生成節點詳圖）
- 圖庫：TraceParts（免費下載ISO標準角件、五金件模型）
- 渲染：使用AutoCAD的
MATERIAL庫模擬銹蝕鋼板（RAL 8022色號）
完成圖紙后，需附加《加工工藝說明》（注明焊接等級、防腐處理工藝），并導出PDF（1:50比例）與DWG雙版本交付。若需快速出圖，可套用集裝箱房設計模板（如BIM庫里搜“Modular Container House”）。
